Linea di produzione ondulata dell'attrezzatura della stampa del cartone di strato ad alta velocità pre

Linea di produzione ondulata dell'attrezzatura della stampa del cartone di strato ad alta velocità pre





ONDULATORE--Tipo: Strato WJ1800-150-5

NO	LISTA DELLE MACCHINE	QUANTITÀ
1	Supporto di rotolo di mulino idraulico ZJ-V5 – Rotolo della cartiera di sostegno due Dia.1500mm – Compreso la pista ed il carrello per porti il rotolo della cartiera	5 INSIEMI
2	Preriscaldatore (RG) Ø 600mm	2 INSIEMI
3	Presupposto Ø 600mm	2 INSIEMI
4	Singolo Facer Fingerless (SF-320c) – Rullo di ondulazione Dia.320mm, con il tamburo. – Rullo di pressione Dia.325mm, con il tamburo. -- Sistema del driver del giunto cardanico – Touch screen e sistema di controllo di SpA -- Completi l'unità della colla controllata dal touch screen	2 INSIEMI
5	Doppio ponte sopraelevato – Doppio controllo di tensione di vuoto – Controllo di carta elettrico di modo	1 INSIEME
6	Preriscaldatore Triplex (RG) Ø900mm	1 INSIEME
7	Macchina della colla del duplex di GM-C -- Trattamento impresso e placcato del rullo della colla --Sistema indipendente del driver --Touch screen e sistema di controllo di SpA	1 INSIEME
8	Doppio Facer del panettiere (SM-C) – Compreso la cinghia di cotone di qualità 1set – compreso il supporto del rullo di trascinamento -- piastre di riscaldamento di including16pcs (16x600MM) -- copertura completa e comprendere la barra completa della stampa	1 INSIEME
9	Segnatore sottile ZQS della taglierina della lama – 4 coltelli della taglierina e ruote stabiliti dei levatorsoli di 6 insiemi – coltelli automatici della macinazione	1SET
10	Doppia taglierina trasversale elicoidale di N.C – Con il servo sistema informatico completo della Germania – Tenere ordine 999	1 INSIEME
11	Doppia consegna di carta dello strato – con il computer di calcolo automatico – la lunghezza di consegna di carta massima 3000mm	1 INSIEME
12	Rete di tubazioni interna del vapore	1 INSIEME
13	Sistema elettrico interno	1 INSIEME
14	Colla che fa sistema	1 INSIEME



OPZIONE	Segnatore della taglierina di N.C (automatizzato)
	--Servomotore e servocomando pieni
	--4 ruote stabiliti insiemi dei levatorsoli di 8 e coltelli della taglierina 5, fuori
	-- “zero" linee del segnatore



GENERALSPECIFICATIONFORMODEL: WJ 1800-150-5layer

Larghezza di carta massima:	1800mm
Max. Width di rotolo d'ondulazione	1850mm
Velocità massima della macchina	150m/min
Velocità economica di produzione	120-130m/min
TIPO della flauto:	B, C, E
Consumo del vapore: Lavoro. pressione: Pressione massima	3000kg/hour 1.0-1.1MPa 1.3Mpa
Potere richiesto:	380V, 50Hz, trifase
Potere totale:	180kwforgeneralcondition
Lunghezza totale della linea:	75 metri.





Specificazione principale del ※ della linea di produzione



TIPO: Linea di produzione ondulata del cartone del Ⅱ di WJ150-1800-

1, larghezza massima di cartone: 1800mm

2, velocità di progettazione: 150mm/min

3, velocità economica: 120-130m/min

osservazione: richiesta di carta come seguono: (Temperatura in superficie di attrezzatura than172℃ non più basso) umidità di categoria B non più bassa di carta della carta del ﹡ del grado del ﹡: 11%±2%

carta della fodera del ﹡: 100-250g/m2
carta ondulata del ﹡: 100-200g/m2

4, flauto: C, B, E (secondo la richiesta dell'utente)

5, richiesta del vapore:

capacità del vapore del ﹡: 3000Kg/Hr

pressione del vapore del ﹡: 1.25Mpa

pressione di lavoro del vapore del ﹡: 0.8-1.1Mpa

6, energia elettrica: fase di 380V 50Hz 3

7, potere totale: circa la richiesta di lavoro di potere 180KW: circa 140KW (velocità massima)

8, richiesta dell'officina: 80m×15m×8m (secondo il disegno di fondamento)

9, direzione di carta: secondo la richiesta dell'utente





L'utente prepara le parti



1, caldaia: tubo 1,25 di vapore stabilito del Mpa di pressione della caldaia a vapore 3000Kg/Hr una

2, compressore d'aria, tubo di aria, tubo della colla

3, energia elettrica, cavo elettrico e tubo da alimentazione di rete al gabinetto di controllo

secchio di 4, dell'acqua, della tubatura dell'acqua e dell'acqua

5, fondamento di acqua, energia elettrica ed aria

6, carta, amido, soda caustica e borace

7, lavorano l'olio a macchina, lubrificano il petrolio e la crema, olio idraulico.

8, vitto e alloggio per gli ingegneri di impianti e lavoro per installazione.

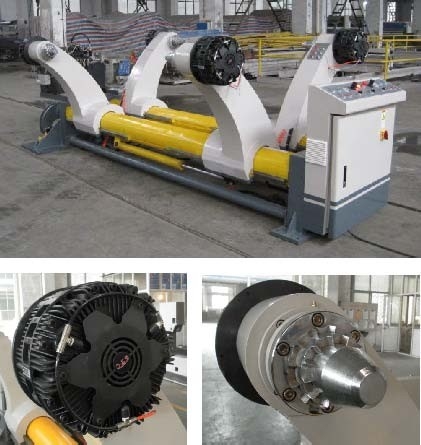

Supporto di rotolo di mulino idraulico



Frizione pneumatica della molla e del freno



Specificazione:

Larghezza di lavoro massima	1800mm
Larghezza di lavoro minima	900mm
Diametro massimo della cartiera	1500mm
Pressione pneumatica di lavoro massima:	0.6-0.9Mpa
Requisiti di potere:	380V, 50Hz
La lunghezza della pista per porta la cartiera	6000mm



Introduzione a macchina:

* Tipo dell'oscillazione.

* Diametro di carta massimo del rotolo: 1500mm

lunghezza: 900-1800mm

* Premendo il rotolo di carta, muoventesi da destra a sinistra, il up-down di armi e la rotazione del rotolo della carta è idraulico azionato.

* Sostenga nel frattempo due rulli di carta, uno sta funzionando ed un altro è per il pezzo di ricambio.

* Adotta “la frizione della primavera„.

* Tensione di carta controllata dal freno a disco pneumaticamente azionato, fissante facilmente la tensione.



Preriscaldatore



Specificazione:

Larghezza di lavoro massima	1800mm
Pressione di lavoro massima del vapore:	1.0-1.3Mpa
Temperatura del vapore	160-210centigrade
Requisiti di potere:	380V, 50Hz
Diametro del rullo di riscaldamento	600/900mm
L'angolo dell'involucro regola la gamma	360degree
Diametro del rullo dell'involucro	115mm



Introduzione a macchina:



* Macinazione accurata e cromato la superficie del rullo di riscaldamento e del rullo dell'involucro, liscio e brillante.
* Il rullo di riscaldamento adotta il prodotto professionale del produttore, passato al testo del contenitore a pressione di nazione.

* Il rullo di riscaldamento ed il rullo dell'involucro adotta il trattamento di placcatura.

* L'angolo motorizzato dell'involucro può essere vestito per la velocità differente; Il risultato esatto di preriscaldamento può essere regolato, area di preriscaldamento è regolato dal motore elettrico

* Rullo dell'involucro: 2sets, un rullo della correzione e l'altro rullo un di galleggiamento.

* Adotta la struttura della guarnizione della farfalla da due lati, conservano il vapore e migliorano l'efficienza del riscaldamento.

* Adotta il metodo speciale di sigillamento, seguono in primo luogo il metodo di sigillamento del grado in Cina, passata al testo di sigillamento della Cina, con il certificato.

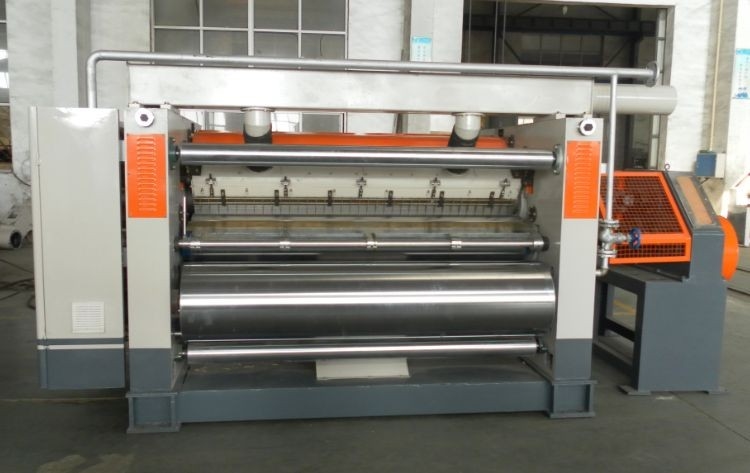

Tipo Fingerless ad alta velocità singolo Facer SF 320C



FLAUTO DEL CAMBIAMENTO DEL *EASY

SISTEMA DI CONTROLLO DELLO SCHERMO DEL *TOUCH

IL *MOTORIZED REGOLA IL CONTROLLO DELL'UNITÀ E DELL'INVERTITORE DELLA COLLA



* Sistema del driver del giunto cardanico. Singola scatola ad ingranaggi dell'azionamento



Specificazione:



Velocità a macchina di massimo	150m/min
Velocità economica	130m/min
Larghezza di lavoro massima	1600mm
Pressione di lavoro massima del vapore:	1.0-1.3Mpa
Temperatura del vapore	160-210 centigrado
Requisiti di potere:	380V, 50Hz
Diametro del rullo ondulato	320mm
Diametro del rullo di pressione.	325mm.
Diametro del rullo del preriscaldatore	360mm
Diametro del rullo della colla	242mm
Diametro del rullo di medico	125mm





Introduzione a macchina:



-- DesignSpeed: 150m/min

-- Rullo ondulato: φ320mm

— Il tipo Fingerless singolo facer, il rullo ondulato superiore e più basso di aspirazione di vuoto fatto dell'acciaio legato 48CrMo, con il trattamento duro, la durezza è sopra HRC58o-60o. La superficie è trattata bene da frantumazione e da cromo placcato.

– Il rullo ondulato superiore e più basso è raduno dell'unità, i rulli che ondulati tutto il gruppo può essere movimento e sostituzione rapida, cambiare rapidamente il tipo della flauto.

– La sezione della colla è raduno dell'unità, intera sezione può essere mossa dalla pista, tempo di manutenzione di risparmi.

– Il motore di conversione di frequenza come impulso principale, trasmissione indipendente si collega con un asse di tre giunti cardanici, invertitore per rendere a punto meno regolamento della velocità per potere di risparmi e per tenere un connettore di comunicazione per gestione della produzione

– Il tipo a bagno d'olio che lubrifica per ridurre il rumore continua eseguire la stalla, prolunga la durata di uso dell'ingranaggio.

-- Adotti la divisione motorizzata larghezza della colla per abbinare la larghezza di carta. Il motore corrente in ozio per il rotolo di applicatore della colla evita la colla asciutta. L'adeguamento per la lacuna fra il rullo della colla ed il rullo di medico da elettrico o da manuale è facoltativo, Digital colti fuori per la lacuna fra il rotolo della colla ed il rotolo di medico è facoltativo.

-- Adeguamento per il rullo ondulato, il rullo di pressione ed il rullo della colla dal sistema pneumatico.

-- Con il preriscaldatore per il dispositivo dello spruzzo della carta e del vapore della fodera per carta media

-- Sopportando per i rulli ondulati ed il rullo di pressione adottano il grasso di lubrificazione ad alta temperatura per continuare correre uniformemente e durevole.



Ponte sopraelevato

-- controllo di carta controllo-Elettrico di modo di tensione di vuoto

Macchina di Gluer del duplex di GM-C (SpA e sistema del touch screen)



* MOTORIZZATO REGOLI IL CONTROLLO DELL'UNITÀ E DELL'INVERTITORE DELLA COLLA



Specificazione:

Velocità a macchina di massimo	150m/min
Velocità economica	120--150m/min
Larghezza di lavoro massima	1800mm





Pressione di lavoro massima del vapore:	1.0-1.3Mpa
Temperatura del vapore	160-210centigrade
Requisiti di potere:	380V, 50Hz
Diametro del rullo della colla	269mm
Diametro del rullo del preriscaldatore	380mm
Diametro del rullo di medico	140mm



Introduzione a macchina:

- Il rotolo di applicatore inciso alta precisione assicura l'applicazione uniforme della colla e meno consumo della colla

- Premendo il rullo scriva con alta efficienza di fabbricazione, controllo, facili pneumatici e digiuni per funzionare.

- il sistema d'alimentazione dicircolazione della colla si applica per evitare il giacimento della colla

- Driver indipendente del controllo motorio dell'invertitore.

- Il dispositivo di auto-preriscaldamento accelera la colla che si gelifica e crea un più forte legame della colla

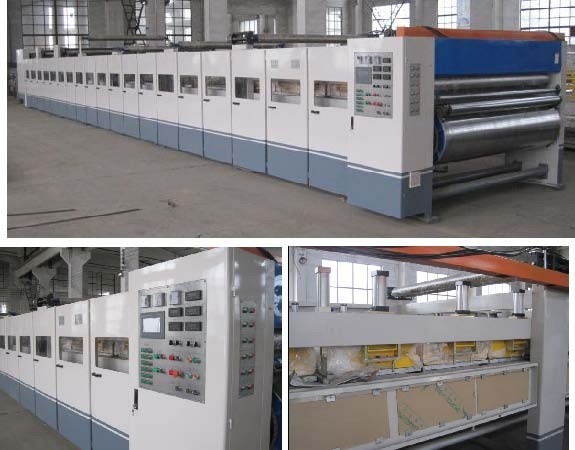

DOPPIO FACER PESANTE



Specificazione:

Velocità a macchina di massimo	180m/min
Velocità economica	150m/min
Larghezza di lavoro massima	1800mm
Pressione di lavoro massima del vapore:	1.0-1.3Mpa
Temperatura del vapore	160-210centigrade
Requisiti di potere:	380V, 50Hz
Larghezza della piastra di riscaldamento	600mm
Numero della piastra di riscaldamento	16pcs
Premi il sistema della barra	Barra completa della stampa
Diametro del rullo di pressione	60mm
Spessore della cinghia	10mm



Introduzione a macchina:

* Piastra di riscaldamento: 1900mm (L)×600mm (W)×180mm (H)×16pcs

Fatto del piatto d'acciaio, piatto polacco.

* Tubo di vapore per la piastra di riscaldamento, diviso in 6 sezioni rispettivamente.

* La temperatura di riscaldamento per ogni sezione può essere controllata indipendente.

* Per la regolazione della tensione della cinghia di cotone superiore con: un dispositivo di regolazione pneumatico stabilito,

Bombola: colpo di dia.160mm x 250mm.

* Per la regolazione della tensione della cinghia di cotone più bassa con: un dispositivo di regolazione manuale stabilito.

* Per la guida della cinghia di cotone superiore con: un dispositivo di regolazione elettrico stabilito.

-- DRIVER OLLSTAND 1SET

* Rullo superiore: dia.640mm×1900mm (l) avvolto dallo scloth diresistenza di asbesto.

* Abbassi il rullo: dia.640mm×1900mm (l) avvolto dal panno diresistenza dell'amianto.

* Rullo di pressione della cinghia di cotone: dia.320mm×1900mm (il rullo ciascuno di L)×2pcs uno per superiore e si abbassa, avvolto dal panno diresistenza dell'amianto.

* sistema di lubrificazione dell'Immersione-alimentazione per la trasmissione.

-- Temperatura 220 di spessore 10mm Max. Working della CINGHIA di COTONE 1SET centigrado



SEGNATORE SOTTILE DELLA TAGLIERINA DELLA LAMA



SPECIFICAZIONE


Larghezza	1850mm
Potere del motore	8.8kw (4electricmotory)
Dimensioni di contorno	2640mm×1040mm×2200mm
Taglio del modo	lama 4
Numero di Dinting	6 linee
Larghezza di Max. Slitting	1850mm
Minuti Taglio della larghezza	125mm
Velocità di catena di montaggio	80-150m/min
Minuti Larghezza di Dinting	50mm
Anti-Deviazione automatica	±70mm



Introduzione a macchina:

- Questo tipo di macchina è specialmente per la catena di montaggio invece di vecchi tipi rmachine del punteggio della lettiera.

- Assicurare funzionamento di sincronizzazione con la catena di montaggio

- A fendere il lato del cartone è ordinato, diritto, liscio e non sgualcibile.

- Le lame possono essere affilate manualmente o automaticamente.

- Ogni lama può essere controllata individualmente.

- Monitor variopinto di operazione del touch screen, operazione facile e monitor visivo.

- La anti-deviazione automatica, la macchina di tutto può essere movimento destro e sinistro ridurre molto più residui





OPZIONE:

SEGNATORE della TAGLIERINA di N.C (automatizzato) — servomotore e servocomando pieni



-- Regolazione istantanea: Singolo azionamento del motore ogni lama e ruota durante la messa a punto – cambiamento automatico di ordine può essere compiuto con i segnatori della taglierina – strumenti automatizzati installati – capacità di stoccaggio di 999 ordini

– Correzione motorizzata di deviazione di web o controllo Web automatico della fotocellula (fessura del segno ---- per la prestampa della linea di produzione)

-- Lama automatica – dispositivo della macinazione – sistema di lubrificazione automatico dello strumento

-- Automaticamente sincronizzando con la linea con l'assistenza del controllo del sistema di controllo del computer SpA

-- I motori di messa a punto dello strumento come pure del motore principale è frequenza variabile controllata



-- Lame sottili, W6 o lega dura G8, trattato termicamente con durezza più di 62HRC – segnare cromato duro di superficie spinge

-- Parti elettriche da essere TE (America), OMRON (Germania), SIEMENS (Germania) o FATEK (Taiwan)

-- – trinciatrice con il dispositivo di aspirazione laterale pendente della disposizione – levatorsoli rofile segnare Maschio--femminili di ZERI

DOPPIA TAGLIERINA TRASVERSALE ELICOIDALE DI N.C





PANNELLO DI CONTROLLO


Larghezza	1800mm
Lunghezza di taglio	500-9999mm
Conservazione di ordine	999orders
Precisione di taglio	±1mm
Diametro del rullo del coltello	210mm
Velocità di progettazione massima	150m/min
Velocità economica	150m/min
Motore	Servo completo di CA.
Sistema di rete	Il computer può collegarsi al sistema automatico di CorrManagement, ma le informazioni del sistema di gestione attuale dovrebbero essere forniscono dall'esposizione dell'utente: -- Lunghezza attuale di ordine no, quantità dello strato – no. di ordine seguente, lunghezza, quantità dello strato -- Acceleri, lunghezza reale, fissi la lunghezza, ordine di preregolamento – rivesta la quantità del passaggio, la quantità di venire a mancare dello strato



Lavori l'introduzione a macchina:

-- Lavori la velocità a macchina: 150m/min.

-- Lunghezza di taglio: 500mm-9999mm.

-- Precisione di taglio: ±1mm.

-- Usa la pompa di olio indipendente e la coordinata del filtro due gruppi di tubi di rame per distribuire in varia posizione degli ingranaggi per l'olio, la lubrificazione e raffreddamento.

-- La struttura elicoidale del coltello, il tipo coltello del dente di sega, fa diminuire l'ostruzione di taglio, a basso rumore.

-- Trattamento dell'equilibrio: acciaio legato di alta qualità per il manico delle lame, che contribuisce a tenerlo la buona stabilità.

-- cartone della stampa delle ruote di Sun-forma nel trasportatore anteriore e posteriore. Il trasporto è stabile e con anche pressione, che evitano il cartone causato o tagliato dell'inceppamento.

-- Questo tipo di taglio consuma appena quello di terza energia paragona alla taglierina comune con la sua struttura particolare.

-- Esatto e regolabile sull'ingranaggio di lacuna assicuri esattamente il joggle del coltello. Balanceable corrente.

-- Sistema informatico per tenere ordine. Sistema uomo macchina NC di conversazione. Automatico regoli la velocità di taglio la specificazione e corrispondendo del cartone. Messaggi di produzione delle visualizzazioni i vari. Consulti, modifica, l'aggiunta eccellente e l'ordine di annullamento può essere portato durante la macchina di funzionamento.

-- Sistema di controllo di servire della Germania dentro del gabinetto, a considerare il veloce corrente a macchina e stabile



Doppia consegna di carta dello strato



COMPUTER DI CALCOLO AUTOMATICO

Colla che fa sistema





Specificazione: Miscelatore orizzontale: 1 insieme, vaso del trasportatore 950L: 1 insieme, colla 350L che fa il vaso di stoccaggio: 1 insieme, vaso di stoccaggio del singolo facer 1000L: vaso della colla di trasporto del singolo facer di 2 insiemi (linea di produzione di 5 strati): 2 insiemi (linea di produzione di 5 strati) che incollano il vaso a macchina di stoccaggio: 1 vaso a macchina d'incollatura stabilito di trasporto: 1 insieme



Introduzione a macchina:

1. Adesivo dell'amido del rifornimento per le macchine del singolo facer e la macchina di incollatura. Automatico ricicli il tipo.
2. Il miscelatore orizzontale potrebbe confects la colla principale e la colla del trasportatore e poi le mescola abbastanza con grande volume.
3. Trasporto della pompa della colla la colla da colla che fa il vaso di stoccaggio, rifornimento abbastanza colla per ogni singolo facer ed incollante macchina.
4. Il vaso di stoccaggio e vaso del rifornimento interamente fornito di miscelatore, impedente colla depositare.
   La colla 5 che fa la parte include il vaso del trasportatore, il vaso principale, il vaso di stoccaggio, la pompa del rifornimento e la pompa di ritorno
   6. Adotta automatico riciclano la colla del rifornimento, il ritorno al vaso della colla, il controllo livellato della colla automatica, il ritorno della colla in eccedenza pompato al vaso di stoccaggio con la auto-pompa, fanno il auto-cerchio automatico, evitante la colla che si gelifica e che solidifica nella pentola di colla.

7. Dopo che la fabbricazione di rivestimento, colla in eccedenza ritorna al vaso della colla affinchè la volta prossima usi.

8. Rifornimento del produttore che incolla facendo metodo.


Specificazione di sistema elettrico interna: Potere di lavoro: 380V, potere di controllo 50Hz: 220V, 50Hz ha potuto secondo il locale del compratore regolare, adotta i prodotti standard elettrici locali. Introduzione del sistema:


1. La parte di controllo principale ha incluso le macchine del singolo facer, il doppio facer, i levatorsoli sottili delle taglierine della lama, NC tagliata; faccia l'intera linea di produzione controllo di coordinazione

2. Il controllo pneumatico ed il controllo elettrico composti assicurano l'intero avanzamento tecnico a controllo di linea.

3. Ogni gruppo a macchina tutti i controllo indipendente e coordinazione avuti controlla il sistema due, potrebbe soddisfare le richieste differenti esclusivamente nell'associazione di operateor funziona. Facile per funzioni.

4. La linea di produzione fornita del sistema di allarme, coordina il lavoro fra gli operatori.

5. Ogni macchina tutta ha potuto mostrare esclusivamente la velocità di lavoro dell'altra macchina.

Specificazione interna del sistema del vapore (tubo interno): Caldaia: pressione massima della caldaia da 3 tonnellate (caldaia e tubo di vapore principale dalla caldaia al byuser dell'officina): 1,3 Pressione di esercizio del Mpa: linea temperatura interna del tubo di 1,0 — 1,1 Mpa: 160-210 diametro centigrado del tubo per l'entrata e l'uscita: 48mm, introduzione del sistema di 32mm:


1. La fonte di calore del rifornimento per l'intera linea di produzione, assicura la temperatura e la stalla di pressione.

2. Ogni del gruppo del rifornimento del vapore indipendente a macchina esclusivamente, facili regolare e risparmiare energia.

3. Ha regolato la pressione controllare la temperatura del lavoro, con il metro per guardare i dettagli.

4. Ogni unità dello scolo con lo svuotamento del dispositivo, fa il fresco dopo che fabbricazione di rivestimento.

5. Ogni tubo adotta il tubo d'acciaio senza cuciture, assicura la sicurezza nella fabbricazione.

6. Ogni polvere di laccatura di superficie della pittura antiruggine e dell'alluminio del tubo, macchia il trattamento dell'impermeabilizzazione.



Installazione ed addestramento:

-- i 20 giorni per installazione, il venditore spedirà 1-2 ingegneri alla fabbrica del compratore per installa la linea di produzione ondulata del cartone.

-- 15 giorni per l'operatore di formazione

-- Il carrello elevatore, energia elettrica, cavo elettrico dal gabinetto di controllo lectric della Maine al gabinetto a controllo di linea di produzione ondulata del cartone dovrebbe sopportare variato dal compratore.

-- la caldaia del riscaldamento di vapore sarà sistemata dal compratore prima di installazione.

Fondamento:

-- Il disegno di fondamento sarà inviato al compratore dopo ottiene il pagamento anticipato.
