Luogo di origine:
Nanchino, Cina
Marca:
DIAMOND
Certificazione:
CE, ISO 9002
Numero di modello:
DH-2512-2200T
Contattici
Video
Video

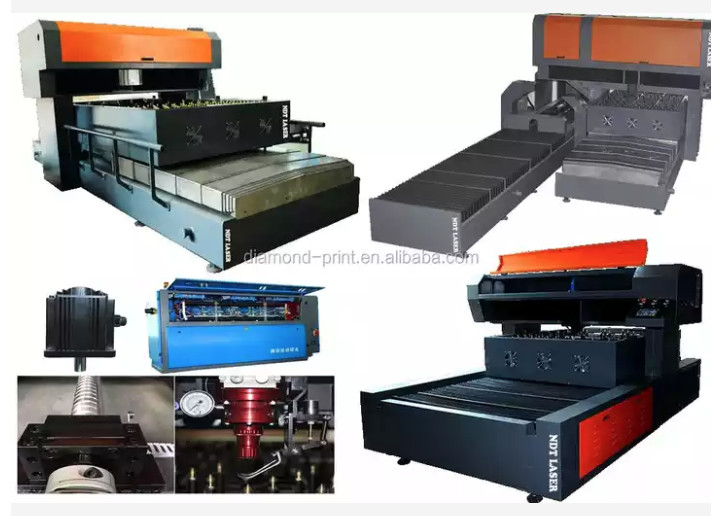

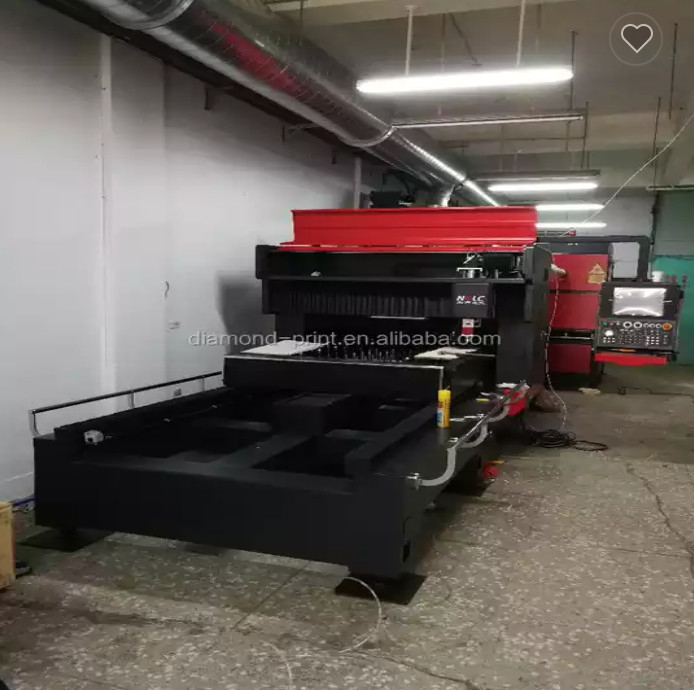

Macchina da taglio laser per la produzione di fustelle
Serie di prodotti per macchine da taglio laser:
1. La macchina utensile adotta un design della struttura a portale, che rende la macchina utensile più stabile e affidabile e ha dimensioni ridotte.
2. La macchina per il taglio laser a commutazione automatica in metallo e non metallo, realizza veramente una macchina per molteplici usi.
3. Utilizzo di vite a ricircolo di sfere di precisione e guida lineare come elementi di trasmissione, elevata precisione, velocità elevata, velocità di marcia massima (senza carico) 24 m/min, precisione di posizionamento ± 0,03 mm/m, precisione di posizionamento ripetuta ± 0,01 mm.
4. Utilizzando il sistema di controllo numerico speciale laser PA, combinando il laser e il sistema di controllo della macchina utensile in uno.Con lo sviluppo di HMI, CNC e PLC, secondo il metodo più avanzato al mondo, utilizzando WINDOWS come piattaforma operativa, taglio orientato al laser sviluppato in modo indipendente Il sistema operativo della macchina integra funzioni di controllo dell'energia proprietarie del taglio laser, funzioni operative della macchina, funzioni operative del laser, libreria di processi di taglio esperti, diagnosi remota e altre funzioni.
Modello di macchina da taglio laser: HY-2512-S2200
|
max.taglia di taglio |
2500×1250 | mm |
| Asse X | 2550 | mm |
| Asse Y | 1250 | mm |
| Asse Z | 100 | mm |
|
Precisione della posizione degli assi X e Y |
±0,03/m | mm |
| Precisione di ripetizione della posizione X e Y | ±0,02/m | mm |
| Tabella max.velocità di movimento | 24 | m/min |
| Generatore | Potenza diversa | |
| Modo di movimento | Macchina a portale fisso, struttura leggera mista | |
| Modo di guida | Vite a sfere di precisione + guida lineare | |
| Protezione di sicurezza | Protezione completamente chiusa dell'area di taglio |
Con protezione completa dell'interblocco di sicurezza |
| Sistema CNC | PAPÀ |
Importato dalla Germania (non fabbricato in Cina dal laser Hans) |
|
Protezione contro gli urti della testa di taglio |
Proteggi il meccanismo dell'asse Z | |
|
Altri |
Fumo di scarico e polvere | |
| Carrello raccolta rottami | ||
| Il quadro elettrico è sigillato contro polvere e umidità | ||
| Illuminazione dell'area di lavoro | ||
| Nastro di avviso di lavoro | ||
| Funzioni estese | Le interfacce software e hardware generali sono riservate alla successiva produzione intelligente | |
|
Metodo di installazione laser |
Fisso |
| Telaio del letto |
Saldatura intervallata, l'intera ricottura del forno. |
| Sistema CNC |
Sistema CNC ad alte prestazioni laser PA tedesco Composizione: (1)con display piatto a colori da 15″ (2) Funzione di regolazione della distanza interna (3) Funzione di lettura anticipata adattiva (4) Tecnologia di regolazione adattiva avanzata (5) Funzione di controllo dell'energia laser |
| Servoazionamento | Yaskawa |
| Vite di messa a terra di precisione | Lubrificazione della rotaia giapponese THK e sistema di protezione della tenuta |
| Guide lineari | Guida a sfera lineare di precisione giapponese THK |
| Cuscinetto |
Cuscinetti angolari assiali di precisione giapponesi NSK |
| Testa di taglio laser | Design indipendente con funzione speciale per prolungare la durata dell'obiettivo di messa a fuoco |
| Componenti Pneumatici |
SMC importato, Airtac Composizione: (1)Valvola riduttrice di pressione (2) Valvola a farfalla, valvola di ritegno, valvola a sfera (3) Relè di pressione (4) Cilindro (5) Elettrovalvola (6) Tre pezzi principali di pneumatico Tre sistemi di conversione automatica del gas, controllati direttamente dalla libreria di processo, sistema di taglio ad alta pressione |
1) L'unità gas avanzata viene utilizzata per regolare automaticamente la quantità di gas miscelato attraverso la potenza e quindi fluire nell'area del buffer e quindi entrare nella cavità.Avere una ricarica rapida, un pompaggio veloce e termini solari.
2) Eccellente stabilità termica Il design della cavità risonante protegge tutte le lenti nella cavità, prolungando la vita utile della lente e garantendo la potenza del laser e la stabilità della modalità.Inoltre, la cavità ha una struttura semplice, un facile allineamento e un elevato fattore di sicurezza.
3) Tutte le funzioni del laser, inclusa la programmazione dei generatori di impulsi, la modifica della pressione della cavità e la manutenzione giornaliera, sono gestite dal software di interfaccia, che è facile da utilizzare.Ora è stato integrato nel sistema di controllo della macchina utensile per ottenere un controllo della macchina veramente integrato e una comunicazione completamente digitale con il laser.
4) La macchina utensile può selezionare direttamente una varietà di modalità di lavoro laser attraverso il bus.La combinazione di super impulso, impulso di gate e onda continua può essere combinata arbitrariamente per soddisfare vari requisiti di elaborazione complessi
| prestazione | Parametro |
| lunghezza d'onda | 10,6um |
| Potenza di uscita nominale | 1500 W |
| Potenza in uscita max. | ≥1600 W |
| Stabilità della potenza in uscita | ≤±2% continuo |
|
Intervallo regolabile della potenza di uscita dell'onda continua |
20w～max |
| Dimensione del punto | 18 mm |
| modalità |
TEM10*Polarizzazione lineare a 45° rispetto al piano orizzontale |
| Intervallo regolabile della frequenza degli impulsi | 0—1 KHz |
| Intervallo regolabile della larghezza dell'impulso | 100us—CW |
| Alimentazione elettrica |
CA 380 V ± 5%, 50 Hz trifase, terra, 18 KVA |
| Acqua di raffreddamento |
50L/min,0.4—0.5Mpa,20℃ La temperatura minima deve essere superiore al punto di rugiada Impurità solide: ≤50um Massima durezza dell'acqua: 15 gradi (standard tedesco) |
| Temperatura ambiente | 12℃—30℃ |
| umidità ambientale | ≤75% |
| Consumo di gas |
Purezza ≤35NL/h: 99,996% Consumo di gas ridotto se si riduce la potenza erogata |
| Interfaccia di lavoro esterna dello stato di funzionamento del laser e sistema di controllo esterno dell'alimentazione | Segnale di commutazione digitale |
| Controllo esterno della potenza in uscita | Segnale analogico 0-10V |
| Stessa indicazione del percorso luminoso | sì |
| Modo di lavorare | (CW),(Gated Pulse) |
Formazione e servizio tecnico:
Garanzia: 1 anno
Durante il periodo di garanzia, se il prodotto oggetto del contratto è danneggiato o non può funzionare normalmente a causa dei nostri processi e materiali di produzione, saremo responsabili della riparazione gratuita del prodotto oggetto del contratto.
HY-2512-S1000/1500/2200 Componenti di base:
Parte principale della macchina: una macchina utensile e un generatore laser
Accessori:
un refrigeratore laser,
una serie di ventole e tubi di aspirazione,
una serie di filtri di precisione,
una serie di telai di regolazione laser bidimensionali,
una serie di sistemi di guida di luce esterna,
un set di regolatori da 75 kW e altri piccoli accessori
Elenco componenti chiave laser (TOP GRADE)
| No. | Nome | Produttore | Paese |
| Turbopompa | BECKER | Germania | |
| Pompa a vuoto | LEYBOLD | Germania | |
| Piastra terminale di regolazione della cavità risonante | ROFIN-SINAR Tech | Germania | |
| PLC | DELTA/ALTA TECNOLOGIA | Taiwan | |
| Ventilatore a gabbia di scoiattolo | Germania | ||
| Sonda di potenza | IMPORTATO | ||
| Touch screen | DELTA/ALTA TECNOLOGIA | Taiwan | |
| Lente e specchio | II-VI | Stati Uniti d'America | |
| Alimentatore switching | ROFIN-SINAR Tech | Germania |
